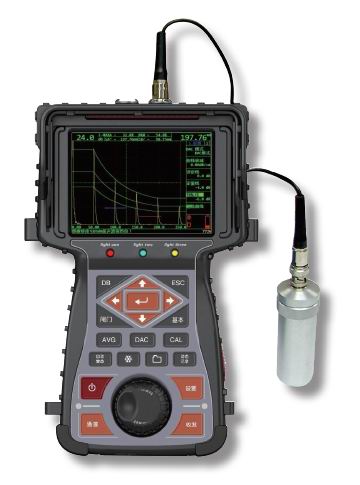

時代TUD500超聲波探傷儀

項     目

指     標

產品信息

產品重量（ kg ）

<2.0

產品外型尺寸（ mm ）

300 × 180 × 57 （不帶遮光罩）

工作溫度（℃）

-10 ～ +50

存儲溫度（℃）

-20 ～ +60

語言

英語、中文

探頭連接

LEMO 或 BNC

電池容量（ mAh ）

聚合物電池 2 × 3.7V   5000mAh

電池工作時間（ h ）

8

快充時間（ h ）

4.5 左右

電源適配器

輸入 100-240 ～ 50/60Hz

輸出 9V DC/ 3 A ～ 4A

顯示屏

彩色透射式 TFT ， 640x480

基     本

測量單位

mm 、 inch 、 m s

掃描范圍（ mm ）

零界面入射～ 10000

聲速調節（ m/s ）

600 ～ 16000

探頭延遲（ m s ）

0.000 ～ 750.000

顯示延遲（ m s ）

-20 ～ +3400

工作方式

單探頭、雙探頭、透射

波形顯示方式

A 掃描顯示、灰度 B 掃描顯示、 AB 掃描同時顯示

脈沖發生器

脈沖形式

模擬方波

發射電源（ V ）

200 、 400 、 600 、 1000

發射脈寬（ ns ）

75 、 100 ～ 500

探頭阻尼 (Ω)

50 、 100 、 200 、 500

發射重復頻率 (Hz)

10 ～ 1000

接收器

增益（ dB ）

0 ～ 110

總帶寬（ MHz ）

0.1~15 (-3dB)

檢波方式

正半波、負半波、全波、射頻

垂直線性誤差

± 2%

放大器精度（ dB ）

± 1

抑制（ % ）

屏高的 0 ～ 80

采樣速率（ MHz ）

80

發射串?dāng)_抑制（ dB ）

大于 80

發射脈沖后盲區（ μs ）

3.3~10( 與發射有關 )

動態范圍（ dB ）

100

瞬時分辨力（ dB ）

32

時基線性

不大于全屏寬度的± 0.5% 。

靈敏度余量

≥ 62dB

測量及其他

測量閘門

2 個獨立測量閘門

檢測方式

邊沿、峰值

閘門測量

回波的幅值、聲程、深度、投影等

凍結

凍結方式有：全凍結、峰值、比較、包絡等方式

AVG 當量計算

根據缺陷回波和 AVG 曲線自動計算缺陷當量

DAC 缺陷定量

根據缺陷回波和 DAC 曲線對缺陷進行評估

閘門邏輯

關、測量、進波報警、失波報警

閘門報警

關、即時、保持 .2s 、保持 .5s 、保持 1s 、保持 2s 、鎖存

報警蜂鳴

關、開

數據管理，通信及打印

數據存儲

50 個探傷參數通道記錄

1000 幅波形圖

（包括 980 幅 A 掃描波形和 20 幅 B 掃描波形）

4x2000 幀的動態波形

數據管理

實現對通道、波形、動態記錄的存儲、查看、回放操作

上述均可存儲到本地或 U 盤

通信

通過 USB 接口與 PC 機通信

打印

打印探傷報告

輸出接口

USB OTG 接口

USB2.0 Device   與 PC 機通訊接口

USB2.0 Host 接 U 盤或打印機

微型 RS232 接口

電源適配接口
