角焊、點焊探傷

  角焊縫主要有T型焊縫、搭接焊縫及接管焊縫等形式。

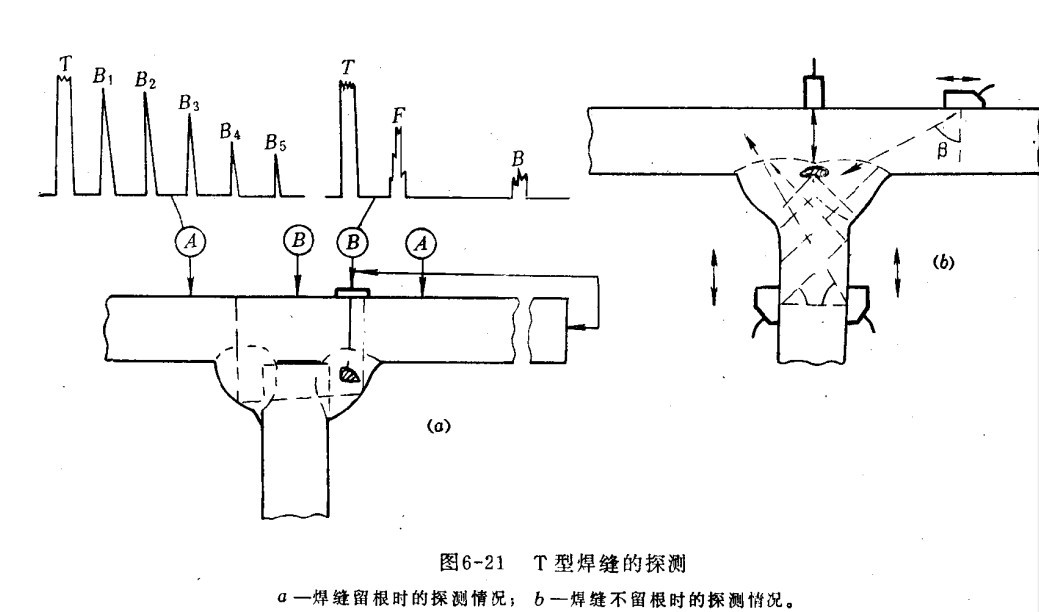

  一、T型焊縫探傷 T型焊縫探傷有兩種形式：其一為面板與腹板鏈接處的中間部分不需要焊透，只在兩角處焊接。其二為面板與腹板連接處全部焊透，這兩種焊縫分別可用直探頭及斜探頭探傷。

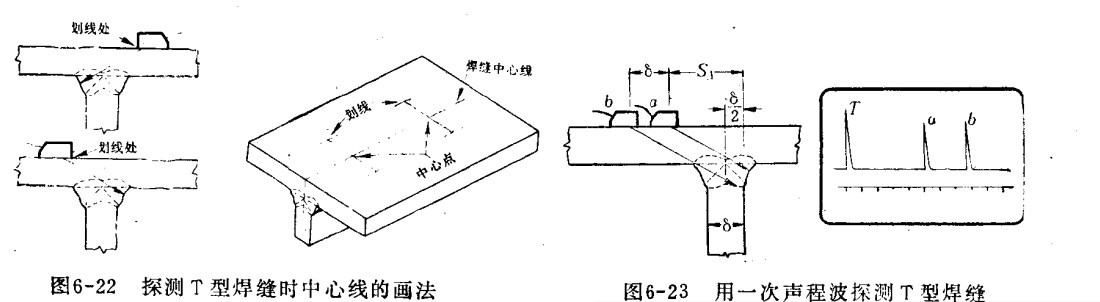

  實際探測中，只要條件（探測面）允許，一般都以面板為探測面，用橫波探測。探測時，首先在面板上定出焊縫中心線的位置。中心線的定位方法是先將探頭在焊縫一側移動，得到從焊角反射一次聲程波位置，然后探頭在焊縫另一側移動，也得到從焊角反射的一次聲程波位置（兩側的反射波在熒光屏上的位置相同），兩探頭距離的中心點，即為探頭的中點，由二個中心點，即可畫出焊縫的中心線。

  探傷時，斜探頭從一次聲程的a位置到b位置，移動的距離等于腹板厚度，在熒光屏上出現a波及b波。探傷儀探頭在焊縫中心線兩側分別從a移動到b時，若在a波與b波之間出現發(fā)射波，則一般為缺陷波。用斜探頭沿中心線移動（聲束方向與中心線平行），可探測橫向缺陷。

  當探頭沿中心線方向移動探測橫向缺陷時，一般不應有反射波，如有反射波則基本上是缺陷波，但當腹板較薄或探頭移動有偏轉時，也會出現焊縫增強量反射波，應注意區(qū)別。
